3D打印产品如何选择最合适壁面厚度？

对于不同的打印模型、不同的打印材料，选择合适的3D打印壁厚常常令工程师们非常困惑。不过，记住下文几条小建议，将能避免打印产品出现不好的意外，使得打印对象具备你所需要的最大或者最小壁面厚度。

1、为3d模型指定壁厚

最重要的先说，为你的3d模型每个表面指定壁厚非常重要。在用不同的软件进行三维设计时，也许软件允许模型壁面厚度为零。但是，3D打印机需要明确知道你希望对象的壁厚是多少。因此，在把三维模型传给打印机前，必须指定壁面厚度。

壁厚是指模型的一个表面与其相对应表面间的距离。很多打印出现的问题都是由于壁厚造成的。最小的可打印壁厚主要由所打印材料类型决定。然而，其他因素（如方向、尺寸及模型整体设计等）也会影响到建议的最小打印壁厚。

在你打印产品前（最好在开始设计模型前），你需要知道选择打印材料的一些基本原则。如何为每种材料选择合适的壁厚详见文章“3D打印产品设计指南”，下面我们看一些典型例子。

2、选择合适的最小壁厚

如果你打印高强度材料如不锈钢（0.3mm）或者钛合金（0.4mm），最小允许壁厚会非常薄。但我们始终建议从安全角度出发，尽量让壁厚大一些。

就像之前所说，最小壁厚非常依赖于三维模型的结构与设计。如果你希望使用不锈钢材料，5mm²的垂直壁面壁厚只需要0.3mm，100mm²的垂直壁面壁厚至少为1mm，而100mm²的水平壁面需要2mm壁厚。在这种情况下，表面尺寸和方向（水平还是竖直）对确定最小壁厚非常关键。

当打印材料比较脆时（如陶瓷），越大的模型越要保证强大的一般原则仍然适用。一个尺寸接近50mm×50mm×50mm的对象可接受最小壁厚为3mm，而100mm×100mm×100mm的模型最小壁厚则需要6mm。对更大的模型，我们推荐壁厚要大于6mm。

3、选择合适的最大壁厚

在集中注意力解决了壁厚过小的问题后，你也许会遇到壁厚过大的问题。对陶瓷、金属等材料，选择最大壁厚尤为重要。因为厚截面将会产生更大热应力，会导致产品出现裂纹甚至断裂。

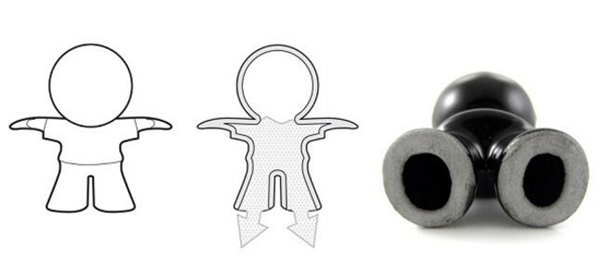

壁厚太大也许是我们没法打印你产品的理由，这种问题的最佳解决方案是为模型抽壳，并留孔让粉末倒出来。同样地在选择孔的尺寸时也要满足一定的规则，对不锈钢材料，小模型（小于10×10×10mm）需3mm孔，大一些模型需要5mm孔，对陶瓷材料开孔直径至少10mm。

4、3D打印推荐壁厚

我们的彩色打印机可以打印非常薄壁面，但那并不意味打印很薄的壁面是个好的选择。在运输和打磨过程中，壁厚小于1.5mm的零件容易被损坏。这里我们再次建议你增加额外的壁面厚度，5mm的壁厚会让你的模型更结实安全。

对有些材料（如全彩），长、重的悬空结构如果设计太薄很容易断裂。如果你的模型包括更多脆性结构（如人像伸展的手臂），尽量在产品设计时添加支撑结构。设计模型时不要忽略重力的影响，我们推荐使用弯臂，或者让手臂握有东西（如铁锹）撑在地面。

让我们最后再看一个最大壁厚起重要作用的例子。比如你想用尼龙打印个柔性对象（比如iPhone手机壳），如果壁厚太大会让柔性对象看起来太笨重。在这种情况下，1.5-2.5mm的壁厚是创建柔性物体的理想选择。

5、选择完美壁厚总结

1）首先，你要知道如何为三维模型的每个表面指定壁厚。对不同的建模软件，这一步操作不尽相同，但是在准备3D打印模型时极其重要。

2）壁厚的选择与打印材料的种类密切相关。认真研究每种材料的壁厚设计原则，不要忘记某些情况下壁厚太大也会产生问题。

3）仔细分析与思考你的设计。如果对象有薄弱结构，想办法支撑它们。要记住对象的尺寸如何影响壁厚的选择。
